Как подобрать карданный вал на ГАЗ

Коммерческие автомобили Горьковского автозавода (ГАЗ) — от юркой «Газели» до среднетоннажного «ГАЗон Next» и вездехода «Садко» — составляют основу логистического парка во многих регионах. Специфика эксплуатации этих машин заключается в постоянных перегрузах. Карданная передача, выступающая связующим звеном между коробкой передач и ведущим мостом, принимает на себя все крутильные колебания и ударные нагрузки при трогании с места.

Ошибка при выборе карданного вала на ГАЗ оборачивается не только потерей денег. Неправильно подобранная длина или слабая крестовина приводят к сильнейшим вибрациям на скорости от 60 км/ч, которые методично разрушают подшипники вторичного вала КПП, разбивают хвостовик редуктора и отрывают крепления подвесного подшипника от траверсы. В этом руководстве мы детально разберем, как безошибочно подобрать кардан на любую модификацию автомобилей ГАЗ.

Архитектура карданных передач ГАЗ: от стандарта до спецтехники

Главная сложность при подборе кардана на ГАЗ заключается в колоссальном разнообразии колесных баз. Завод и сторонние кузовные ателье выпускают сотни модификаций.

1. Стандартная база (двухопорные валы). На классических коротких «Газелях» (с кузовом 3 метра) обычно используется карданный вал, состоящий из двух секций и одного промежуточного (подвесного) подшипника.

2. Удлиненная база (трехопорные валы). Самая популярная категория коммерческого транспорта — автомобили с европлатформами длиной 4.2, 5.3 и даже 6 метров. Для таких машин кардан собирается из трех и более труб и оснащается двумя подвесными подшипниками. Попытка поставить на длинную базу цельный вал приведет к его провисанию и критическому дисбалансу.

3. Полноприводные версии (4х4). На моделях «Соболь 4х4», «Газель 4х4» и «Садко» используется система из нескольких валов: от КПП к раздаточной коробке, от раздатки — к переднему и заднему мостам. Они короткие, но работают под экстремальными углами из-за лифтованной подвески.

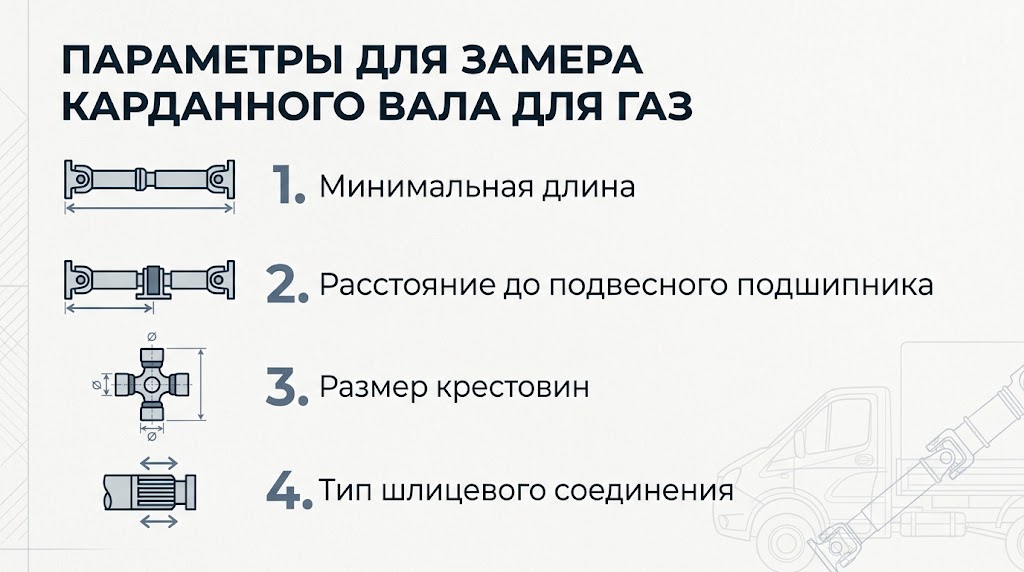

4 главных параметра для точного замера карданного вала

Если машина покупалась с рук, и вы не уверены, переделывалась ли рама, подбирать кардан по VIN-номеру рискованно. Лучший способ — снять старую деталь и провести физические замеры.

• Минимальная длина (L-min). Измеряется рулеткой от плоскости переднего фланца до плоскости заднего фланца в полностью сжатом состоянии шлицевого соединения. Если кардан будет длиннее нужного, при загрузке машины он выберет весь шлицевой ход и проломит крышку коробки передач.

• Расстояние до подвесного подшипника. Критически важный параметр для автомобилей ГАЗ. Замеряется от переднего фланца (который крепится к КПП) до центра обоймы подвесного подшипника. На удлиненных версиях нужно замерить расстояния до обеих опор, чтобы они точно совпали с посадочными местами на траверсах рамы.

• Размер крестовин. Измеряется диаметр чашки и высота крестовины в миллиметрах (например, 30х88 мм или 39х118 мм). От этого зависит способность вала передавать крутящий момент.

• Тип шлицевого соединения. Шлицы могут располагаться открыто (на старых моделях, подвержены загрязнению) или внутри трубы со специальным защитным пыльником (современные версии).

Сравнительная таблица: Характеристики карданных передач ГАЗ

Влияние силовых агрегатов на выбор деталей (Cummins, ЯМЗ, EvoTech)

С появлением линейки Next Горьковский автозавод шагнул далеко вперед в плане тяговых характеристик. На смену старым бензиновым моторам пришли тяговитые дизели.

Особое внимание нужно уделить модификациям с американскими турбодизелями Cummins ISF 2.8 (на Газелях) и Cummins ISF 3.8 (на Валдаях). Эти моторы выдают огромный крутящий момент на низких оборотах. Стандартный «сырой» кардан от старой бензиновой Газели с двигателем ЗМЗ-402 при установке на дизельный Next может свернуть в узел (обрывает сварной шов между трубой и вилкой) при первом же резком старте в гору с грузом.

Для дизельных модификаций завод часто использует турецкие карданные валы Tirsan или усиленные аналоги, где крестовины завальцованы (кернение) и не требуют шприцевания, а шлицы покрыты антифрикционным материалом. Если вы ищете замену для такой машины, обязательно уточняйте совместимость детали с крутящим моментом вашего мотора.

Визуальные признаки качественного карданного вала

На рынке автозапчастей встречается огромное количество кустарно удлиненных карданов. Распознать качественную заводскую деталь можно по нескольким признакам:

1. Наличие балансировочных пластин. Труба карданного вала должна иметь небольшие приваренные металлические пластинки. Если их нет — вал не проходил динамическую балансировку на стенде. Его установка приведет к разрушительным вибрациям.

2. Качество сварных швов. Заводской шов выполняется автоматом, он ровный, без наплывов, шлака и пор. Некоторые премиальные валы собираются методом трения, где шов выглядит как аккуратный валик металла.

3. Плотность шлицевого соединения. Выдвиньте шлицы на половину длины и покачайте руками на излом. Люфта быть не должно абсолютно. Любой зазор в миллиметр обернется металлическим лязгом при переключении передач.

4. Состояние подвесного подшипника. Резина демпфера должна быть эластичной, без трещин, а сам подшипник — вращаться туго, но без перекатов и скрипов.
